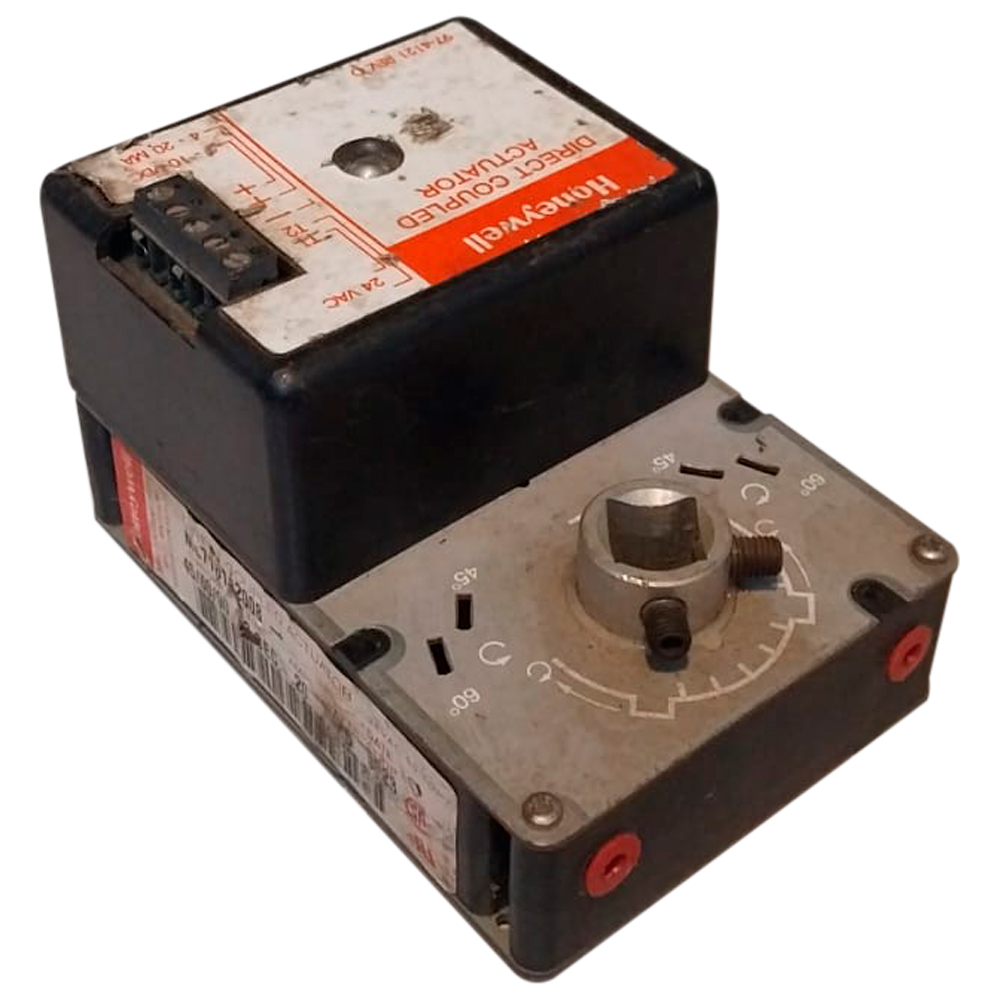

Atuador damper Honeywell ML7161A2008

ATUADOR DE DAMPER ML7161A2008 HONEYWELL

uD83DuDEE0? Especificações Técnicas Principais

Modelo: Honeywell ML7161A2008
Tipo: Atuador elétrico para dampers — Non-Spring Return (sem retorno por mola)

uD83DuDCCC Aplicação:

• Controle de dampers de ar (HVAC), como em unidades de terminal VAV e sistemas de zona com controladores apropriados.

? Alimentação e Controle

• Tensão de alimentação: 24 VAC ±20 %, 50/60 Hz

• Sinal de controle:

  • Proporcional 2–10 VDC

  • 4–20 mA (necessita resistor de 500 Ω para sinal 4-20 mA)

uD83CuDF00 Torque e Movimento

• Torque nominal: ≈ 35 lb-in (≈ 4 Nm)

• Torque máximo de estol: até ~70 lb-in (≈ 8 Nm)

• Giro máximo: ~90° (ajustável também para 45° ou 60°)

• Tempo de movimento completo: ~90 s para 90° de rotação

• Direção de rotação: pode ser configurada como CW/CCW (horário/anti-horário)

uD83CuDF21? Condições de Operação

• Temperatura ambiente: 20 °F a 125 °F (≈ -7 °C a 52 °C)

• Umidade de operação: 5 % a 95 % RH (não condensante)

uD83EuDDF0 Construção e Características

• Montagem: acoplamento direto em eixo (direct coupled)

• Shaft (eixo): adapta a eixo redondo ou quadrado de 3/8″ a 1/2″ com parafusos de fixação

• Ação manual: declutch (desengate manual para posicionar o damper)

• Acionamento: motor síncrono A/C de longa vida útil

•
